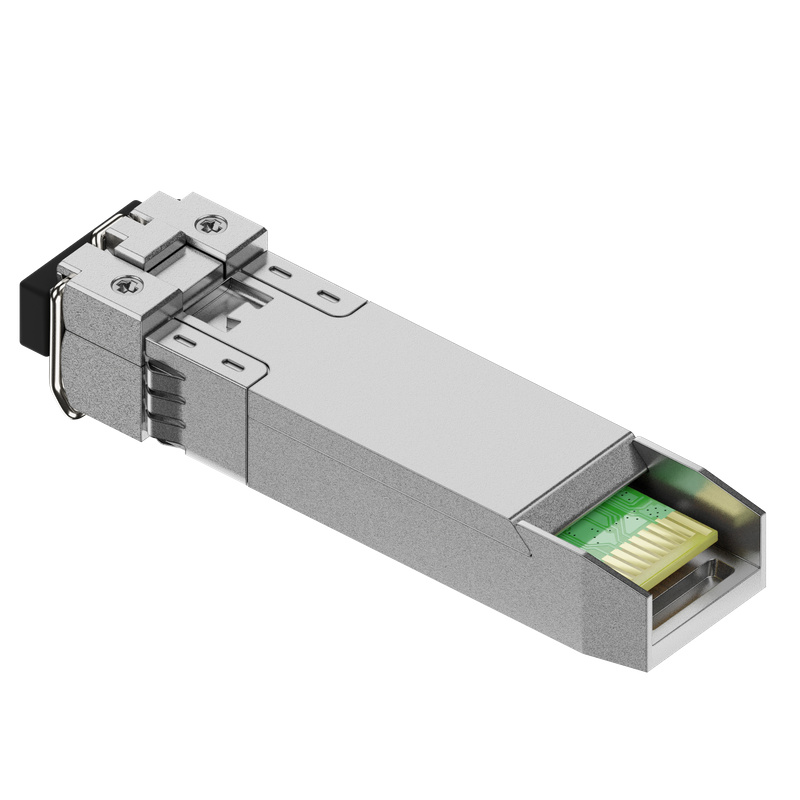

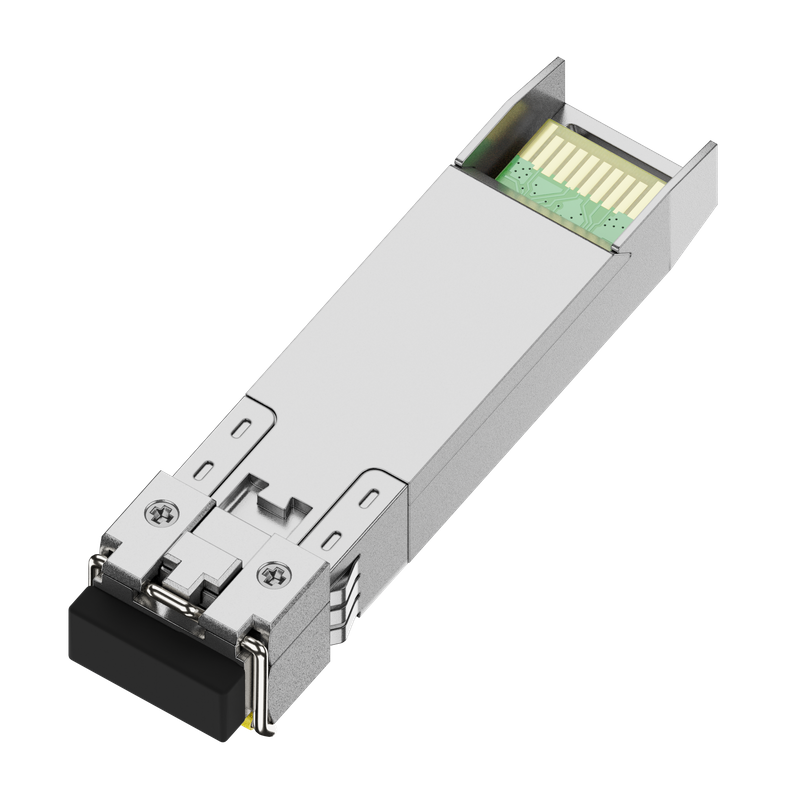

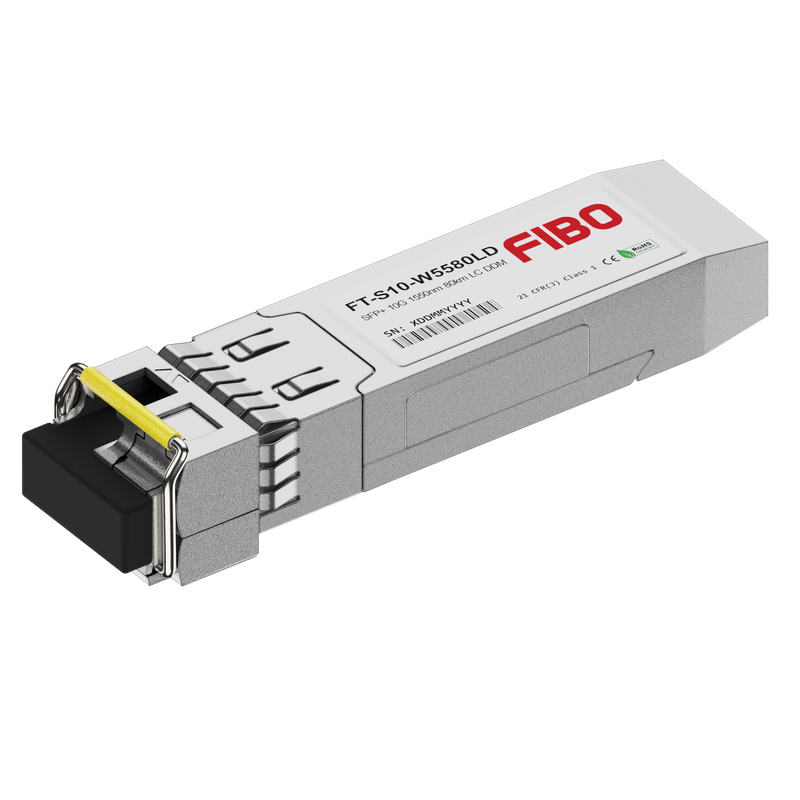

FT-S10-W5580LD — одноволоконный модуль SFP+ на 10 Гбит/с, дальность до 80 км. Передатчик излучает на 1550 нм, приёмник работает на встречной длине волны 1490 нм.
Модуль ставится на противоположном конце линии от FT-S10-W4980LD. Одноволоконное исполнение может применяться, например, на арендованной жиле, резервном маршруте или магистральной вставке, когда для соединения доступно одно волокно.
Передающий тракт построен на лазере EML 1550 нм, приёмный — на лавинном фотодиоде APD. APD повышает чувствительность приёмника, а EML уменьшает дисперсионное уширение импульса на длинном плече.
DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. При доступе к показаниям DDM на обоих концах система мониторинга может оценивать состояние восьмидесятикилометровой линии. Погрешность измерения мощности достигает ±3 дБ.
Модуль соответствует SFP+ MSA, электрический интерфейс — SFF-8431; поддерживается горячая замена, напряжение питания 3,3 В. Оптический разъём — LC Simplex, одно гнездо на оба направления.
Ближайшая меньшая дальность — 60 км у FT-S10-W3360LD с парой 1330/1270 нм.
10G/16G/32G Трансиверы
Трансиверы раздела работают в Ethernet на 10 Гбит/с и в сетях хранения Fibre Channel. Модули 10G встречаются в нескольких форм-факторах: SFP+ входит в порты современных платформ, XFP модуль крупнее и механически с ним не совместим. Fibre Channel — самостоятельный стандарт со своим рядом скоростей, и трансивер Fibre Channel не становится Ethernet-модулем из-за одинакового корпуса. Дальность ограничивают затухание и хроматическая дисперсия. Дисперсия размывает импульс тем сильнее, чем шире спектральная линия передатчика, поэтому на пролёты в десятки километров идут модули с узкой линией. Модуль с поддержкой DDM отдаёт мощность передатчика и уровень на входе приёмника.
