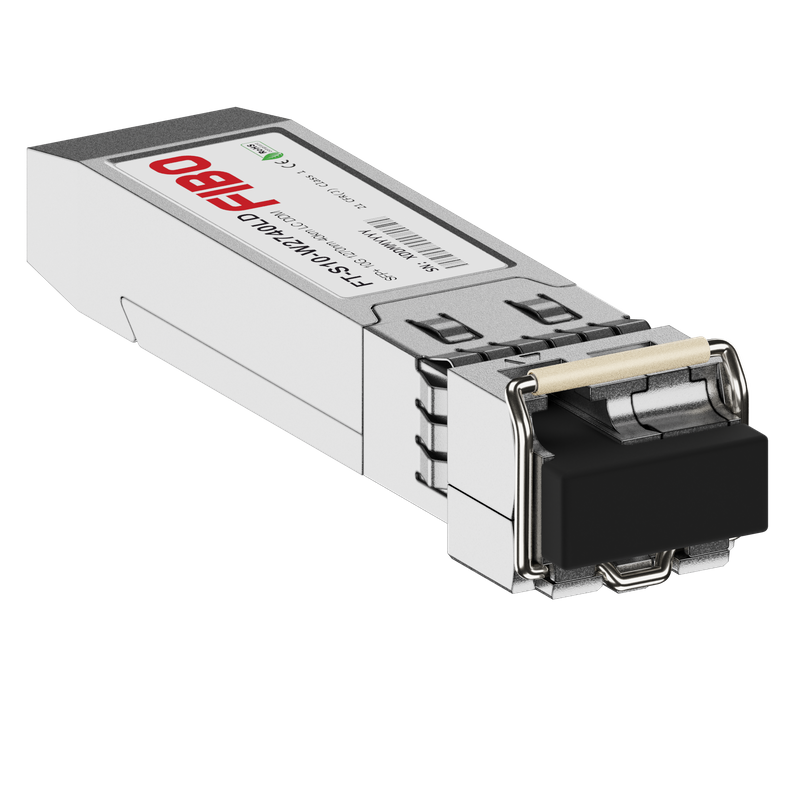

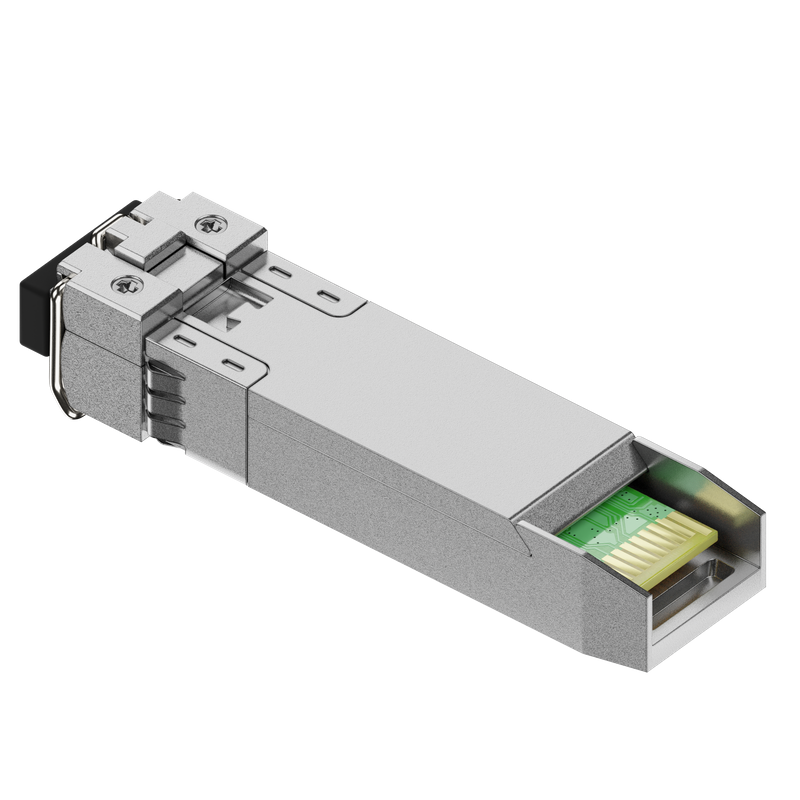

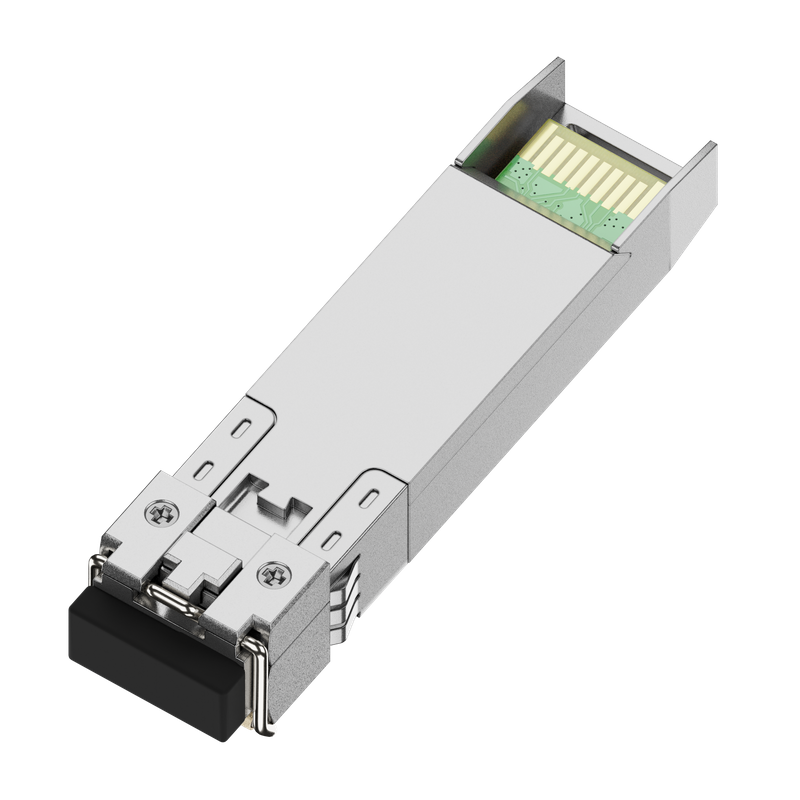

FT-S10-W2740LD — одноволоконный модуль SFP+ на 10 Гбит/с с дальностью до 40 км. Передатчик работает на 1270 нм, приёмник — на встречной длине волны 1330 нм по тому же волокну.
Прирост дальности относительно двадцатикилометрового исполнения получен за счёт передатчика: минимальная мощность излучения повышена. Приёмник остался на PIN-фотодиоде, его чувствительность не изменилась. В исполнении на 60 км дополнительный бюджет обеспечен более чувствительным приёмником.
Встречную сторону линии обслуживает FT-S10-W3340LD с передатчиком 1330 нм. Обе длины волны лежат в O-диапазоне с относительно малой хроматической дисперсией; допустимая длина трассы зависит одновременно от бюджета потерь и дисперсионного штрафа.
Передатчик построен на лазере DFB со спектральной шириной 1 нм. Модуль соответствует SFP+ MSA, электрический интерфейс — SFF-8431; поддерживается горячая замена, напряжение питания 3,3 В, рассеиваемая мощность менее 1 Вт.
DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. При доступе к показаниям DDM обоих модулей система управления может оценивать изменение запаса линии; погрешность измерения оптической мощности — до ±3 дБ. Оптический разъём — LC Simplex.
Соседние исполнения с передатчиком 1270 нм — FT-S10-W2720LD на 20 км и FT-S10-W2760LD на 60 км.
10G/16G/32G Трансиверы
Трансиверы раздела работают в Ethernet на 10 Гбит/с и в сетях хранения Fibre Channel. Модули 10G встречаются в нескольких форм-факторах: SFP+ входит в порты современных платформ, XFP модуль крупнее и механически с ним не совместим. Fibre Channel — самостоятельный стандарт со своим рядом скоростей, и трансивер Fibre Channel не становится Ethernet-модулем из-за одинакового корпуса. Дальность ограничивают затухание и хроматическая дисперсия. Дисперсия размывает импульс тем сильнее, чем шире спектральная линия передатчика, поэтому на пролёты в десятки километров идут модули с узкой линией. Модуль с поддержкой DDM отдаёт мощность передатчика и уровень на входе приёмника.
