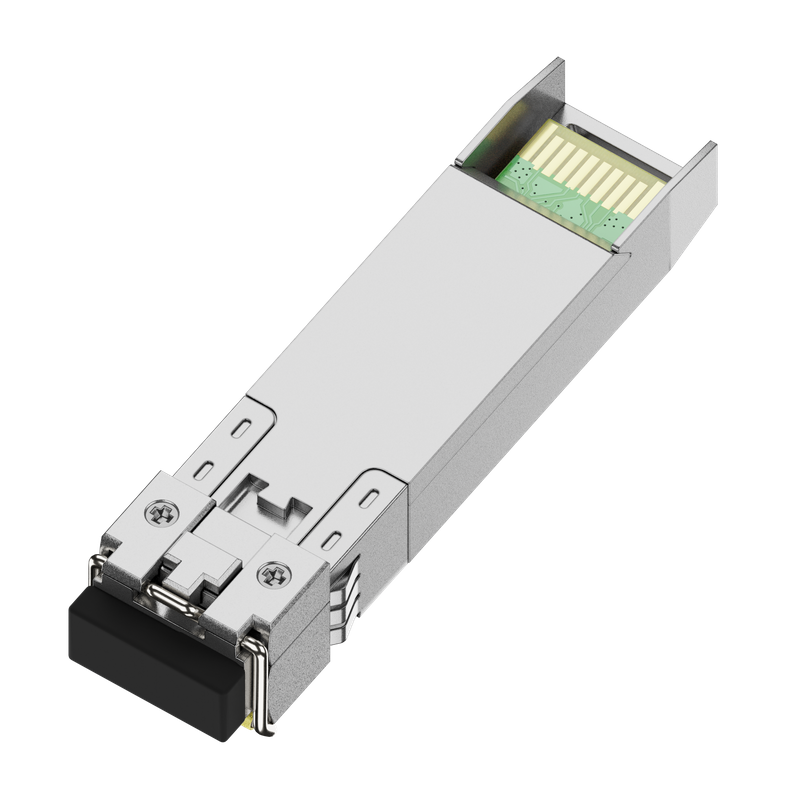

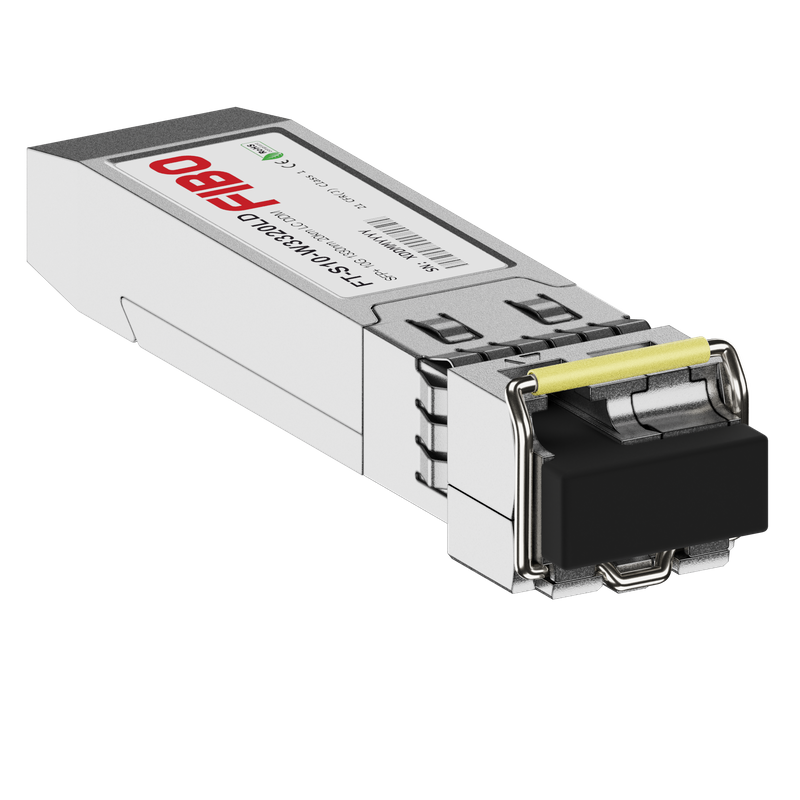

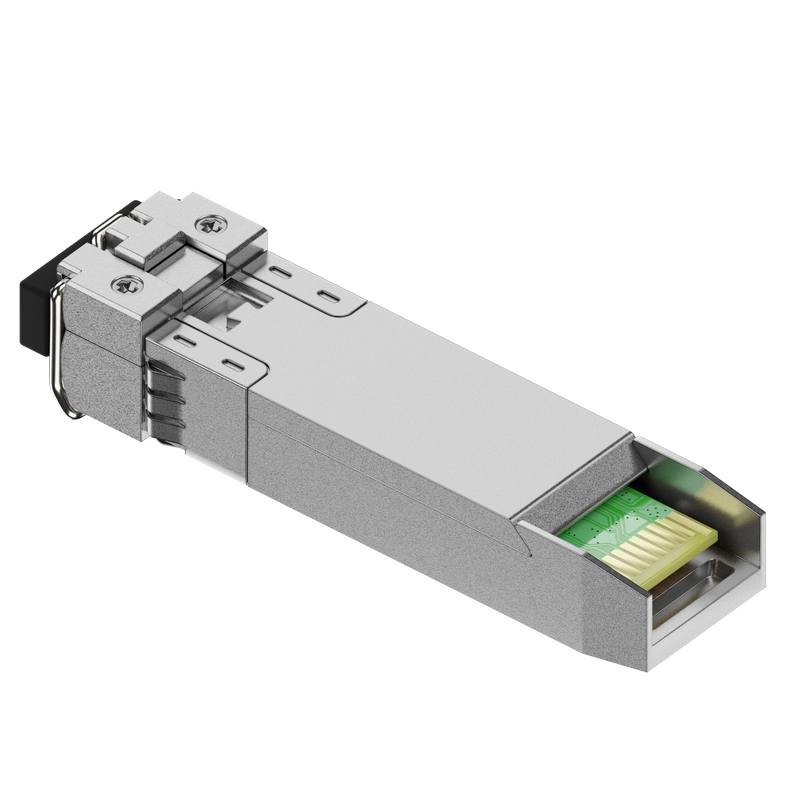

FT-S10-W3320LD — одноволоконный модуль SFP+ на 10 Гбит/с, дальность до 20 км. Передатчик излучает на 1330 нм, приёмник работает на встречной длине волны 1270 нм по общему волокну.
Модуль передаёт на 1330 нм и ставится на противоположном конце линии от FT-S10-W2720LD, передатчик которого работает на 1270 нм. Если на обоих концах окажутся одинаковые модули, их передатчики займут одну длину волны и приёмники встречный сигнал не получат.
Обе длины волны лежат в O-диапазоне, где хроматическая дисперсия одномодового волокна невелика, поэтому на двадцати километрах основную часть бюджета расходует затухание трассы. Передатчик построен на лазере DFB, приёмник — на PIN-фотодиоде.
Оптический бюджет модуля расходуется на затухание волокна, сварные стыки и разъёмные соединения. Эксплуатационный запас на ремонтные вставки и старение рассчитывается для конкретной трассы отдельно.
Модуль соответствует SFP+ MSA, электрический интерфейс — SFF-8431. Поддерживается горячая замена, напряжение питания 3,3 В, рассеиваемая мощность менее 1 Вт.
DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Соседние исполнения с передатчиком 1330 нм — FT-S10-W3310LD на 10 км и FT-S10-W3340LD на 40 км.
10G/16G/32G Трансиверы
Трансиверы раздела работают в Ethernet на 10 Гбит/с и в сетях хранения Fibre Channel. Модули 10G встречаются в нескольких форм-факторах: SFP+ входит в порты современных платформ, XFP модуль крупнее и механически с ним не совместим. Fibre Channel — самостоятельный стандарт со своим рядом скоростей, и трансивер Fibre Channel не становится Ethernet-модулем из-за одинакового корпуса. Дальность ограничивают затухание и хроматическая дисперсия. Дисперсия размывает импульс тем сильнее, чем шире спектральная линия передатчика, поэтому на пролёты в десятки километров идут модули с узкой линией. Модуль с поддержкой DDM отдаёт мощность передатчика и уровень на входе приёмника.
