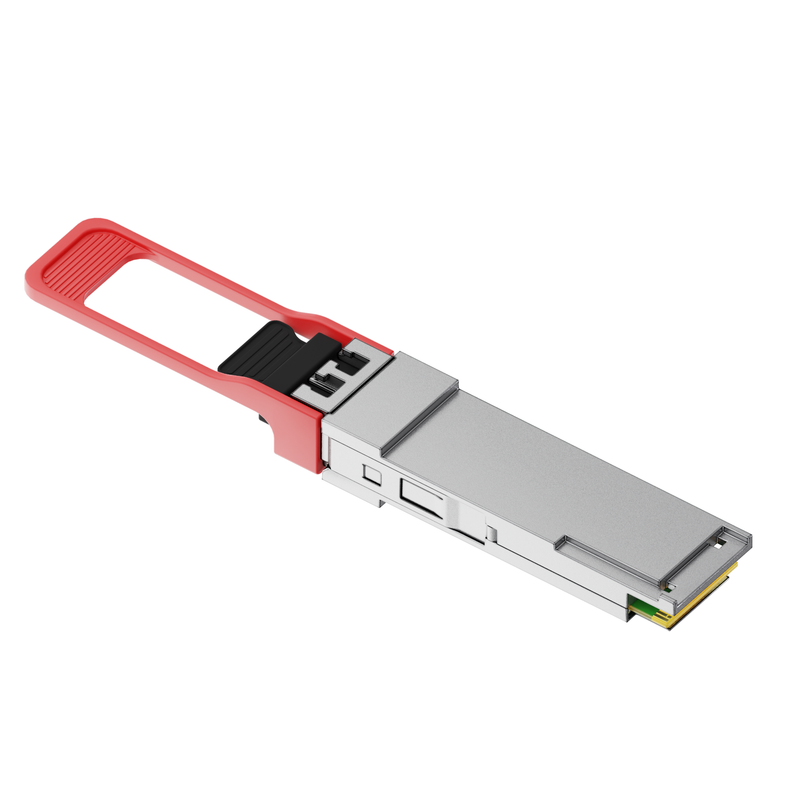

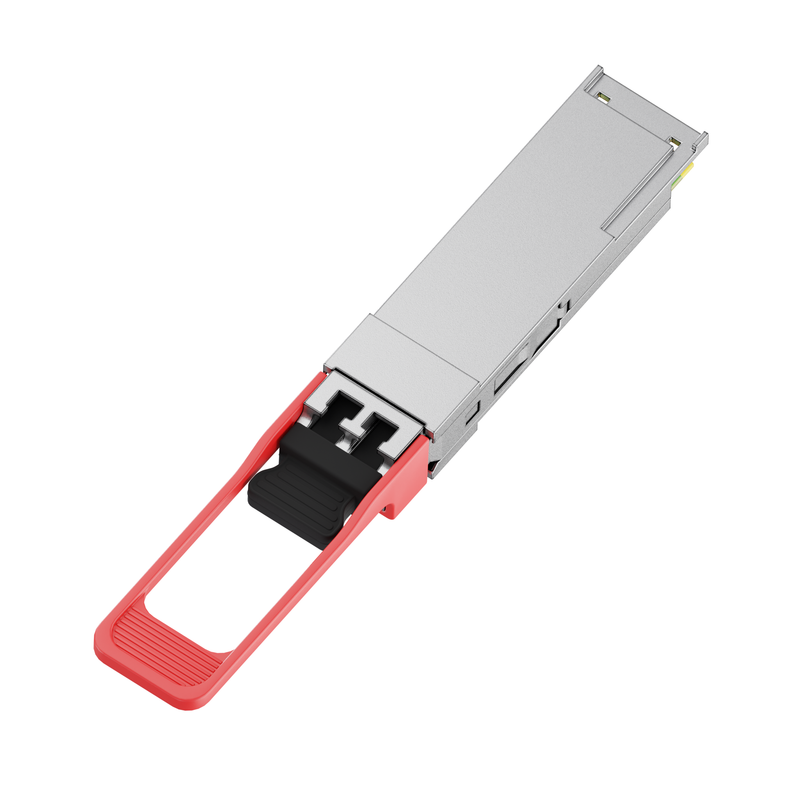

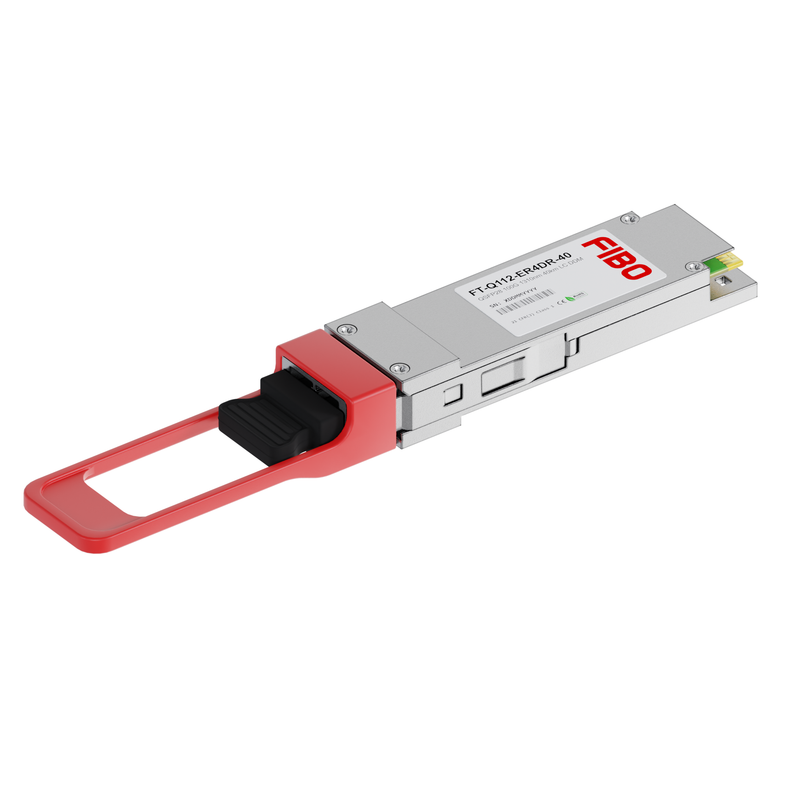

FT-Q112-ER4DR-40 — трансивер QSFP28 для одномодовых линий до 40 км, поддерживающий и стогигабитный Ethernet, и транспортный кадр OTU4 со скоростью 112 Гбит/с. Поток разложен на четыре канала LAN-WDM в O-диапазоне; передатчики на EML-лазерах с выходной мощностью −1…+3,3 дБм, чувствительность приёмника −19 дБм, оптический стык LC Duplex.
Поддержка OTU4 — то, что отличает серию Q112 от обычных модулей ER4: такой трансивер встаёт не только в коммутатор или маршрутизатор, но и в транспондер систем DWDM, где кадр Ethernet упаковывается в оптический транспортный контейнер вместе с собственной коррекцией ошибок. Диагностика DDM доступна по I²C. Соседние модули серии — FT-Q112-LR4DR-10 на 10 км, FT-Q112-LR4DR-20 на 20 км и FT-Q112-ZR4DR-80 на 80 км.
Типовое применение — стыки транспортной сети оператора и подключение оборудования DWDM, где по одному интерфейсу нужно закрыть и клиентский Ethernet, и линейный кадр OTU4.
100G/200G/400G трансиверы
Оптические модули на 100, 200 и 400 Гбит/с работают на стыках центров обработки данных и в магистральных линиях операторов связи. Скорость набирается числом параллельных линий и способом кодирования: код NRZ передаёт один бит на символ, PAM4 — два. Модуль QSFP28 несёт четыре линии по 25 Гбит/с, корпуса QSFP-DD и OSFP — восемь линий и увеличенный теплоотвод. Параллельное исполнение разводит линии по отдельным волокнам через разъём MPO, спектральное разнесение обходится парой волокон и дуплексным LC. Когерентный трансивер восстанавливает форму сигнала цифровой обработкой на приёме, а допустимую дальность задают режим модуля и параметры линии.
